Техническая проблема: высокие затраты оплаты потребления электроэнергии объектом от стационарной электросети.
Необходимо: обеспечить гарантированное электроснабжение объекта (дома).
Фото-энергосистема гарантированного электроснабжения частного дома мощностью 24 кВА
2022 год

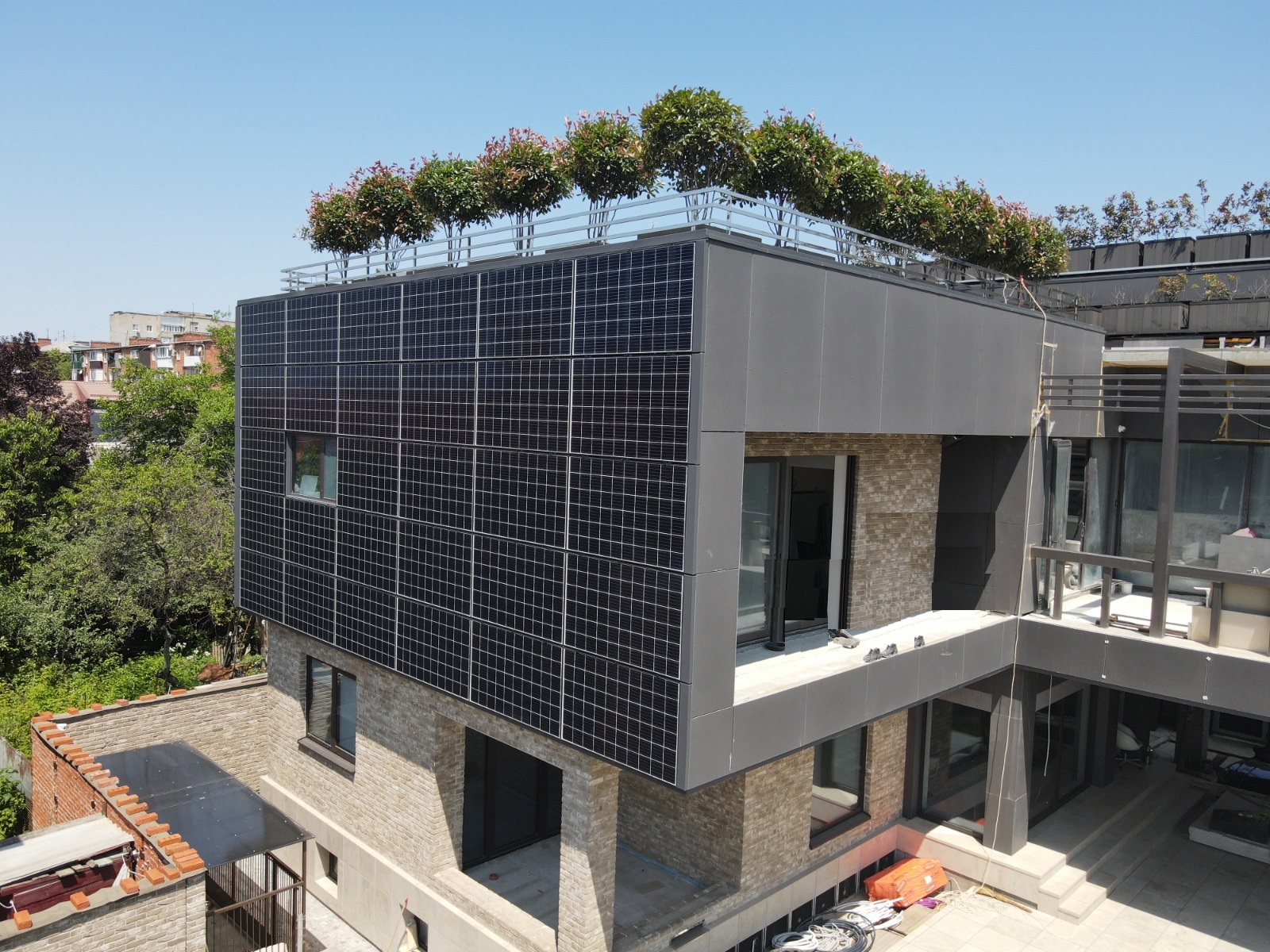

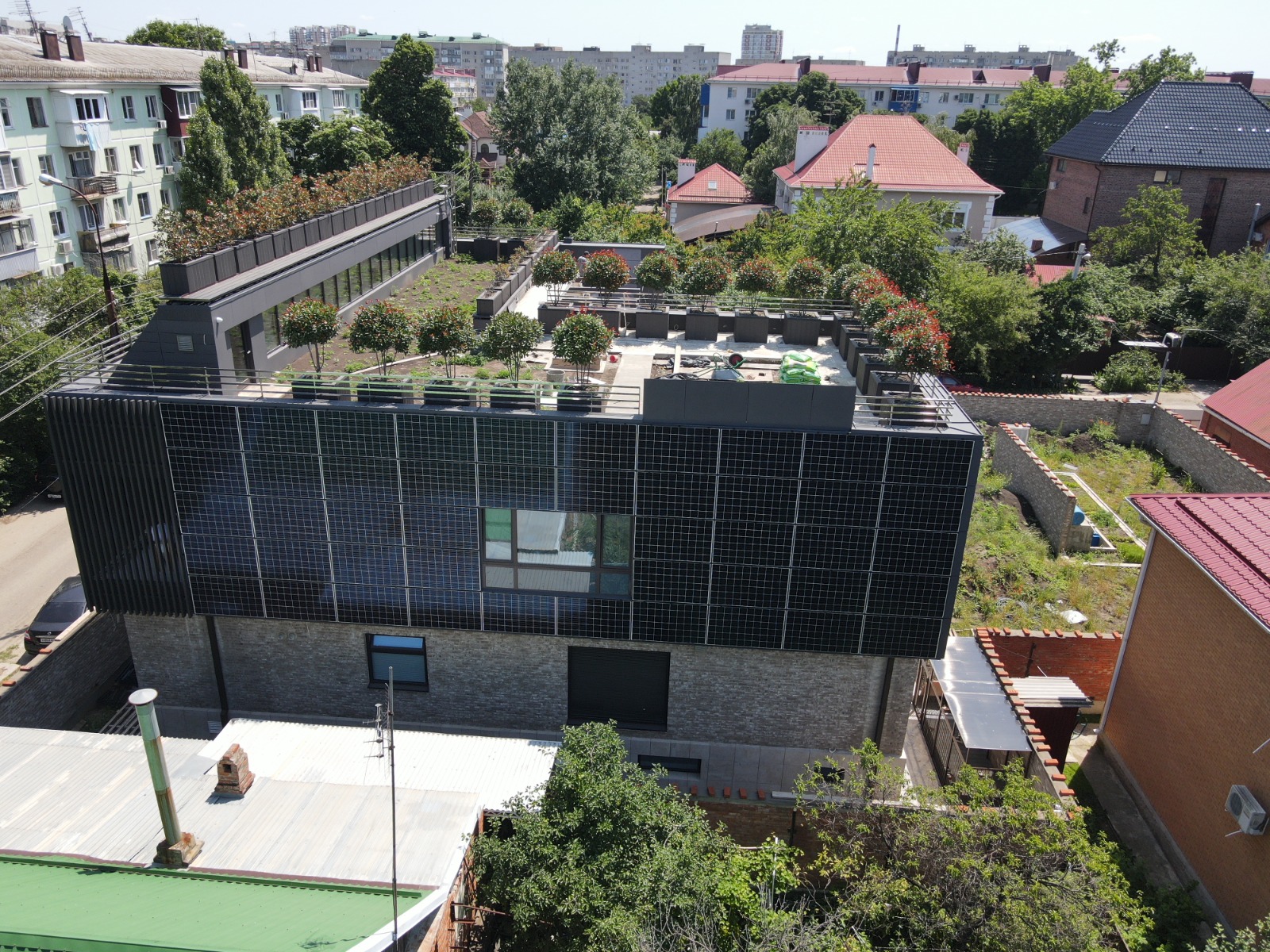

Решение: спроектирована и установлена фото-электростанция (ФЭС), предназначенная для генерации электрической мощности во внутреннюю сеть потребителей трехфазного напряжения переменного тока частотой 50 Гц выходной мощностью до 24 кВА.

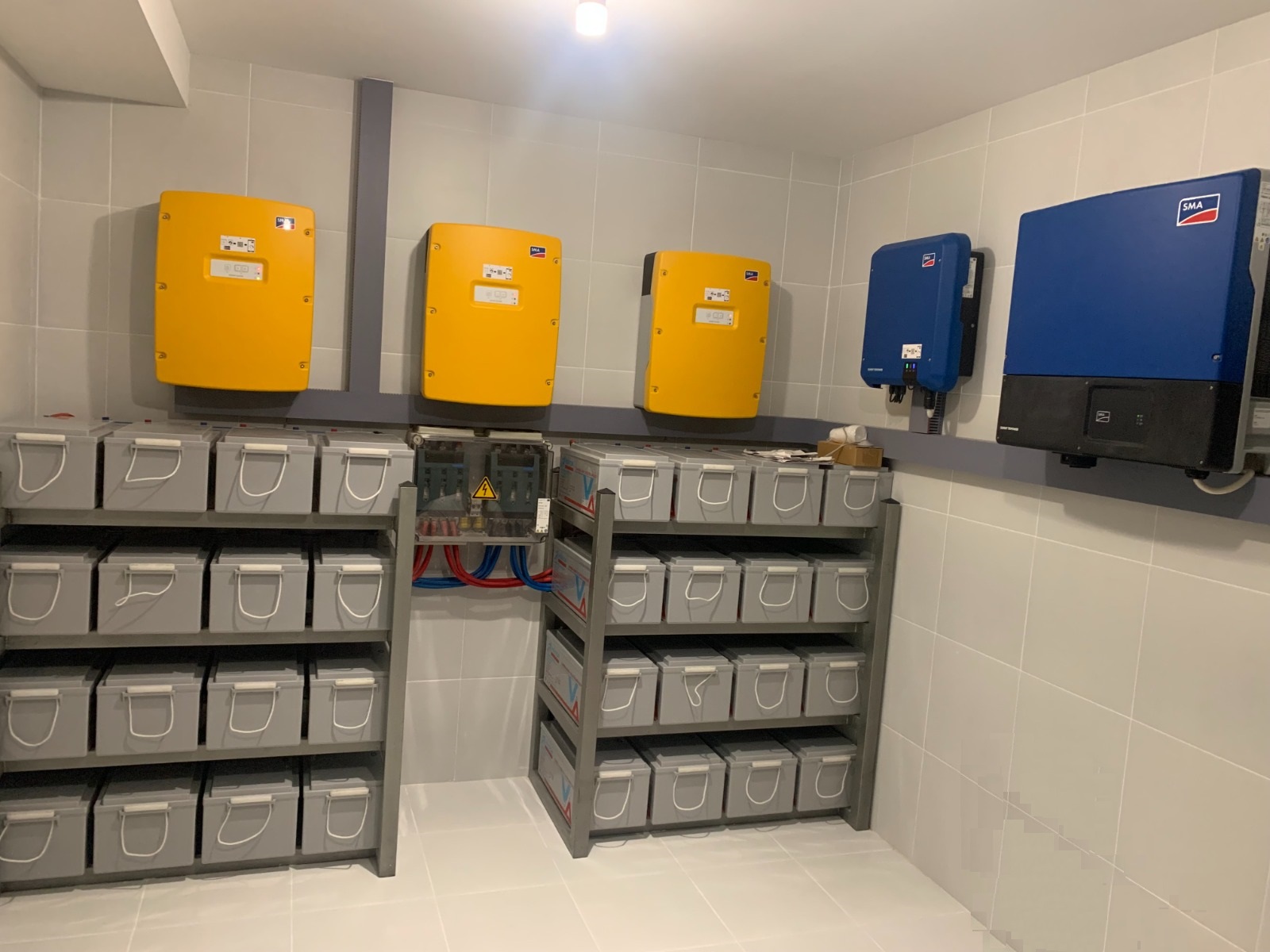

Производители оборудования:
- инвертор SMA Solar Technology AG (Германия),
- солнечные модули Jinko Solar (КНР),
- аккумуляторные батареи Vector (КНР),
- опорные конструкции и крепления собственной разработки, профиль компании Chiko (КНР).
Технические характеристики энергосистемы:
| Параметр | Значение |
| Выходное напряжение переменного тока | 380 В |
| Выходная мощность долговременная | 24,0 кВА |
| Коэффициент гармонических искажений выходного напряжения | < 3,6 % |
| Пиковая мощность солнечной батареи | 26,0 кВт(пик) |
Результат: установленная ФЭС мощностью 24 кВА позволила уменьшить электропотребление объекта (частный дом) от стационарной электросети и, как следствие, затраты на потребление электроэнергии снизились. Установленное в 2022 году силовое оборудование показало безотказную и безаварийную работу.
О системе мониторинга.
На объекте утсновлена система мониторинга с программным ядром и сервером корпорации SMA (Германия). Система позволяет отображать параметры ФЭС как в режиме реального времни, так и статистически ща периоды. Пример графика системы 27.09.2022 г.:
Цвета графика: красное - электроэнергия поступает от стационарной сети,
зеленое - от солнечных модулей ФЭС, оранжевое - зарядка АКБ. Шкалы в кВтч.
Из графика видно полное дневное замещение потребления электроэнергии объектом (с 10.00 по 16.20),
нет продажи избытков в стационарную сеть, т.к. нет договора с электроснабжающей организацией.
Общее замещение потребления составляет 48%.
Реализованные проекты
-
2013 год Фото-гелио-энергосистема гарантированного электроснабжения дома
- Краснодарский край, п. Южный
- Номинальная выходная мощность ФЭС - 6 кВт
- Пиковая мощность солнечных модулей - 6 кВт(пик)
- Номинальное выходное напряжение ФЭС - 230 В 50 Гц
-

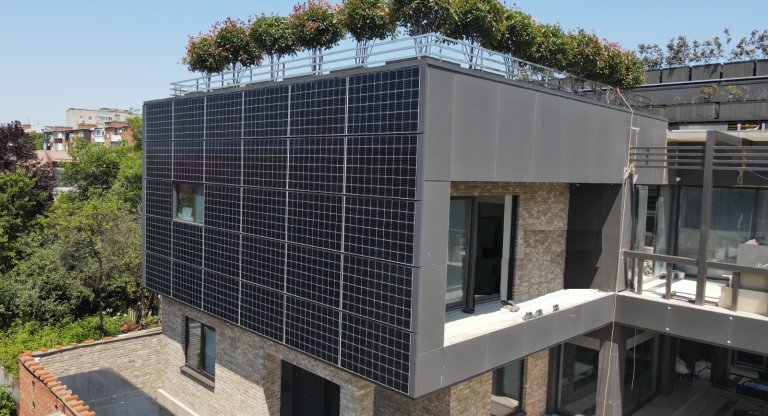

2022 год Фото-энергосистема гарантированного электроснабжения частного дома мощностью 24 кВА
